SMT活动钢网使用步骤-超详细

蒙瑞电子 2020-12-22

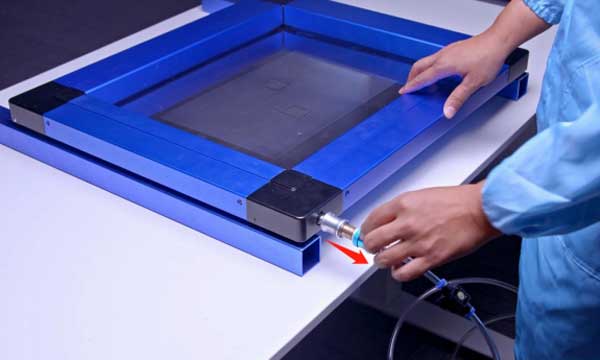

一、固定活动网框

1、将活动网框固定在锡膏印刷机的轨道上,气缸锁紧活动网框;

2、链接 0.55 兆帕以上工业气源,气管插入活动气阀;

固定活动网框

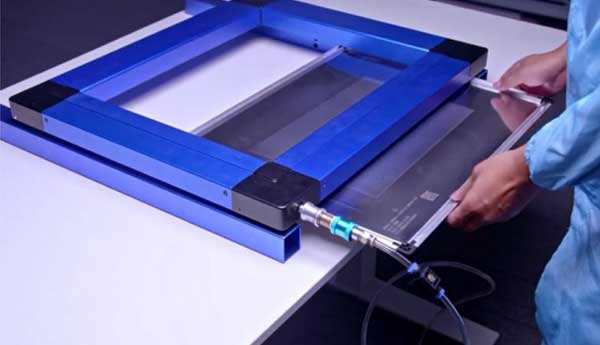

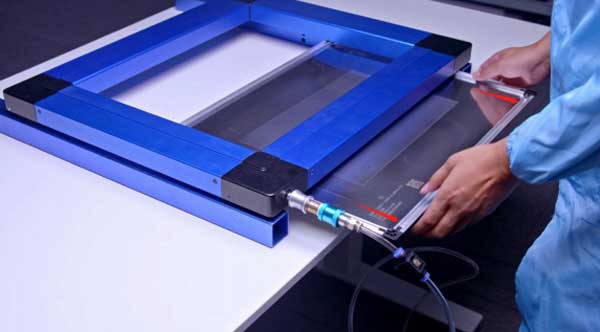

二、更换活动钢片

1、向前推动气阀,升降装置降落,抽出使用过活动钢片;

2、将准备好的新活动钢片,推至升降装置轨道的尽头限位处;

3、向后推动气阀,升降装置升起,张力张紧装置从边框四个方 向分别向外向上迅速形成均匀合力,快速张紧活动钢片;

更换活动钢网

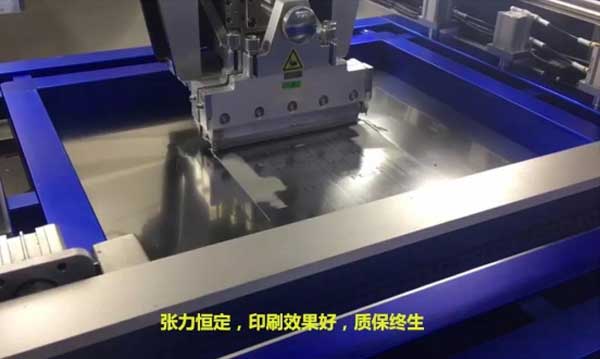

三、调校活动钢网

1、调校锡膏印刷机台面,让活动钢网钢片与线路板密合紧贴;

2、调校活动钢网上的 MARK 点与线路板上的 MARK 点吻合;

调校活动钢网

四、试印刷

1、清洁活动钢网;

2、加入锡膏

3、试印刷;

4、批量生产

5、试印刷样品检验;

6、样品确认后批量印刷;

功能优势:

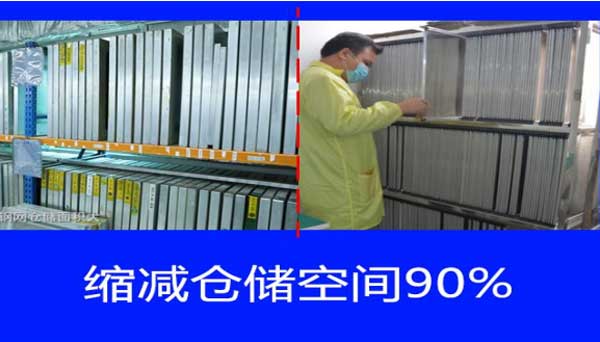

1、缩减仓储空间 90%

以 736*736 为例,储存 3000 个 传统 SMT 激光钢网厚度:40mm;需要仓储面积 200 平米 桃琼之瑶活动钢片厚度: 6mm;需要仓储面积 9 平米。

缩减仓储空间 90%

2、兼容现有锡膏印刷机

兼容现有锡膏印刷机: 进口例如 DEK、MPM、UG2000、环球等; 国产例如 GKG、DESON、正实、和田古德等;

兼容现有锡膏印刷机

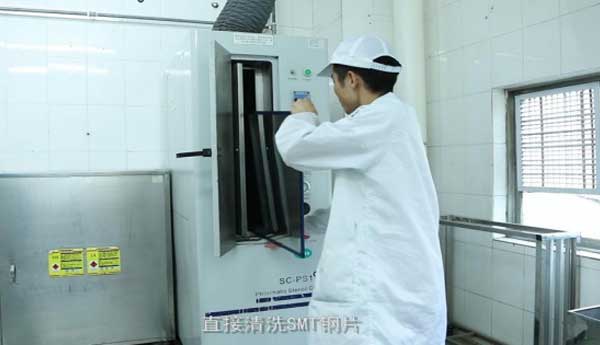

3、匹配现有的钢网清洗机

匹配现有的所有钢网清洗机,直接清洗SMT钢片。

匹配所有清洗机

4、钢片可自由更换

活动网框内的升降装置能够让钢片实现在线自由更换,换线时只需要更换钢片,增加换线效率。

钢片可自由更换

5、张力可定制

活动网框内部设计方案可让张力保持在一个恒定的状态。

张力可定制

技术参数:

1、气压:0.55 兆帕以上;

2、产品重量:<8kg;

3、使用寿命:8—10 万次。

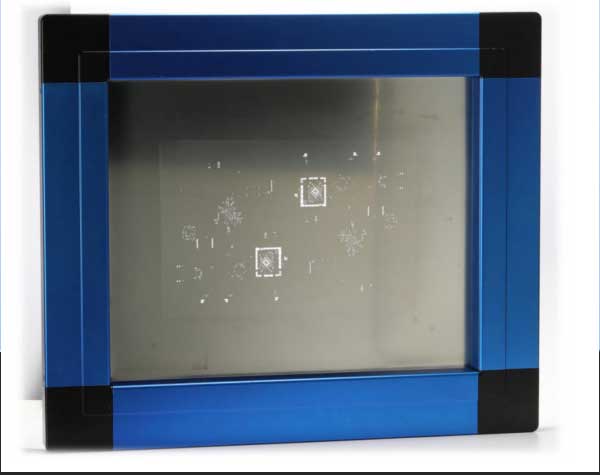

SMT活动钢网

注意事项:

1、投我以木桃报之以琼瑶:桃琼之瑶活动网框免费使用,活动 钢片价格是传统钢网价格一半;

2、执子之手与之偕老:产品正常使用中出现故障桃琼之瑶终生 免费维修。
