常见SMT极性元器件识别方法

蒙瑞电子 2021-04-01

极性元件在整个PCBA加工过程中需要特别注意,因为方向性的元件错误会导致批量性事故和整块PCBA板的失效,因此工程及生产人员了解SMT极性元件极为重要。

一、极性定义

极性是指元器件的正负极或第一引脚与PCB(印刷电路板)上的正负极或第一引脚在同一个方向,如果元器件与PCB上的方向不匹配时,称为反向不良。

二、极性识别方法

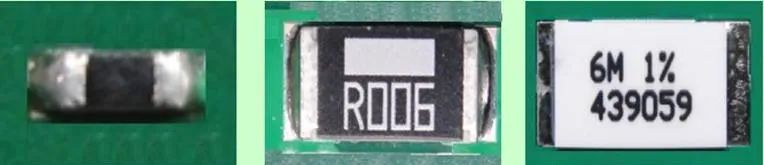

1、片式电阻(Resistor)无极性


2、电容(Capacitor)

2.1 陶瓷电容无极性

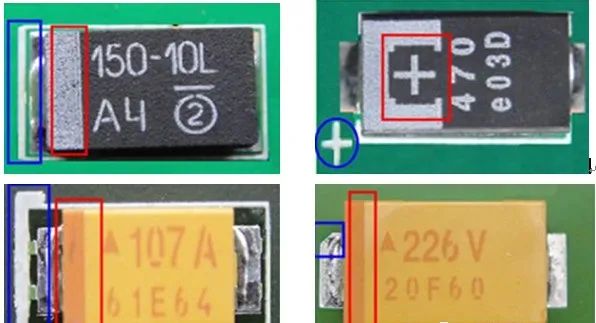

2.2 钽电容有极性。PCB板和器件正极标示:1)色带标示;2)“+”号标示;3)斜角标示。

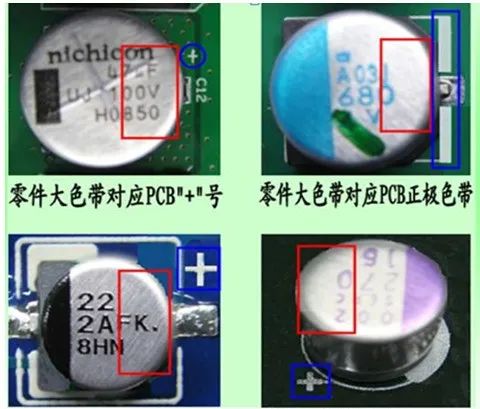

图片2.3 铝电解电容有极性。零件标示:色带代表负;PCB板标示:色带或“+”号代表正极。

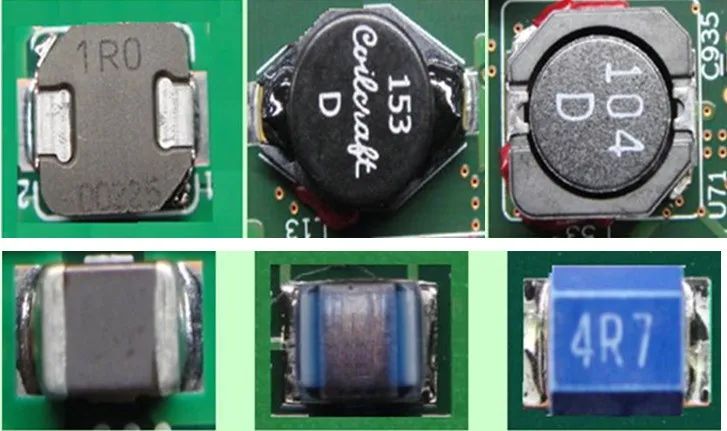

3、电感(Inductor)

3.1 片式线圈等两个焊端封装无极性要求


3.2 多引脚电感类有极性要求。零件标示:圆点/“1”代表极性点;PCB板标示:圆点/圆圈/“*”号代表极性点。


4、发光二极管(Light Emitting Diode)

4.1 SMT表贴LED有极性。零件负极标示:绿色为负极;PCB负极标示:1)竖杠代表,2)色带代表,3)丝印尖角代表;4)丝印“匚”框代表。

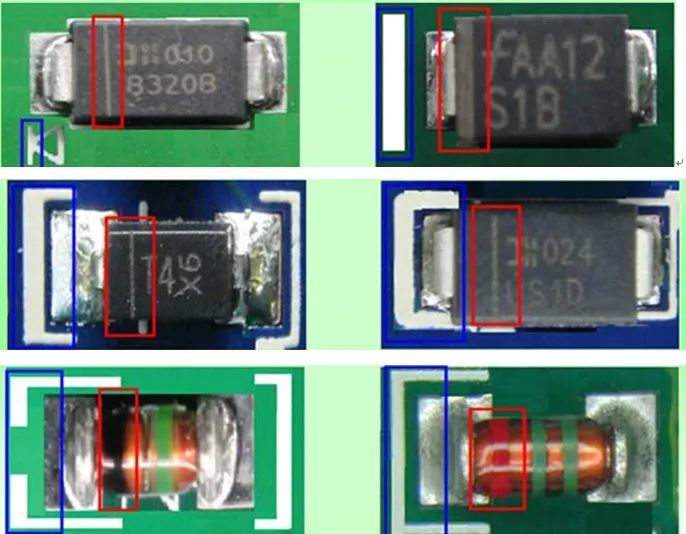

5、二极管(Diode)

5.1 SMT表贴两端式二极管有极性。零件负极标示:1)色带,2)凹槽,3)颜色标示(玻璃体);PCB负极标示:1)竖杠标示,2)色带标示,3)丝印尖角标示,4)“匚”框标示

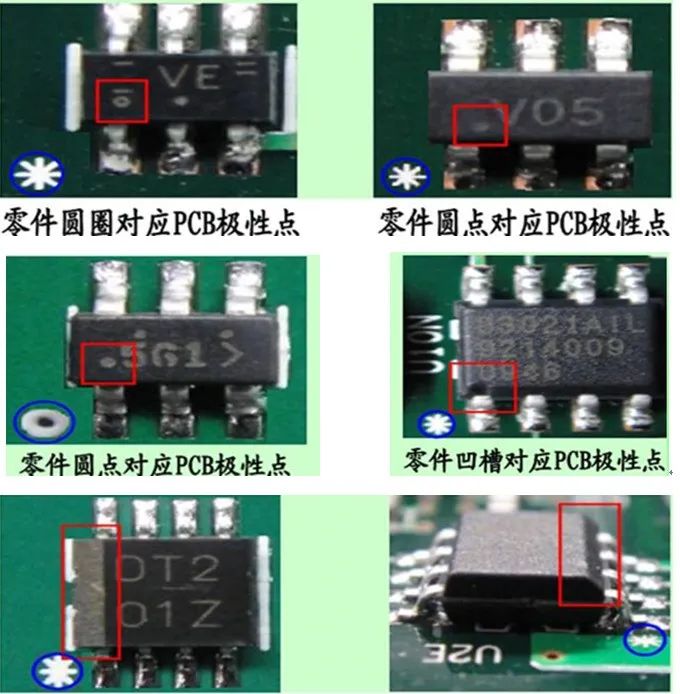

6、集成电路(Integrated Circuit)

6.1 SOIC类型封装有极性。极性标示:1)色带,2)符号,3)凹点、凹槽,4)斜边

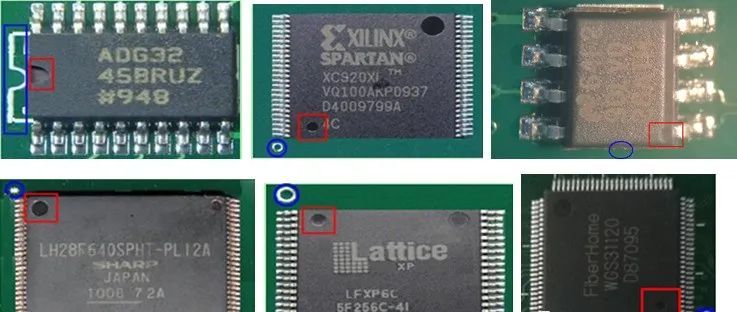

6.2 SOP或QFP类型封装有极性。极性标示:1)凹点/凹槽标示,2)其中一个点与其它两/三个点的(大小/形状)不同。

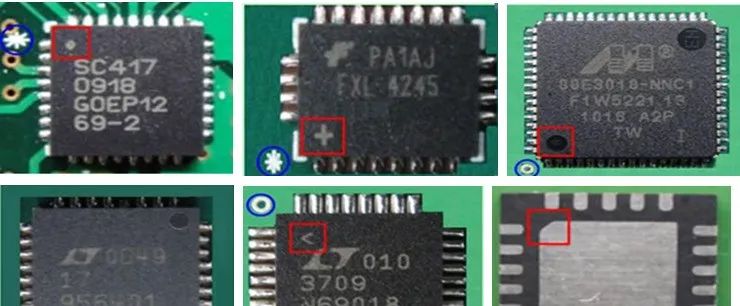

6.3 QFN类型封装有极性。极性标示:1)一个点与其它两个点(大小/形状)不同,2)斜边标示,3)符号标示(横杠/“+”号/圆点)。

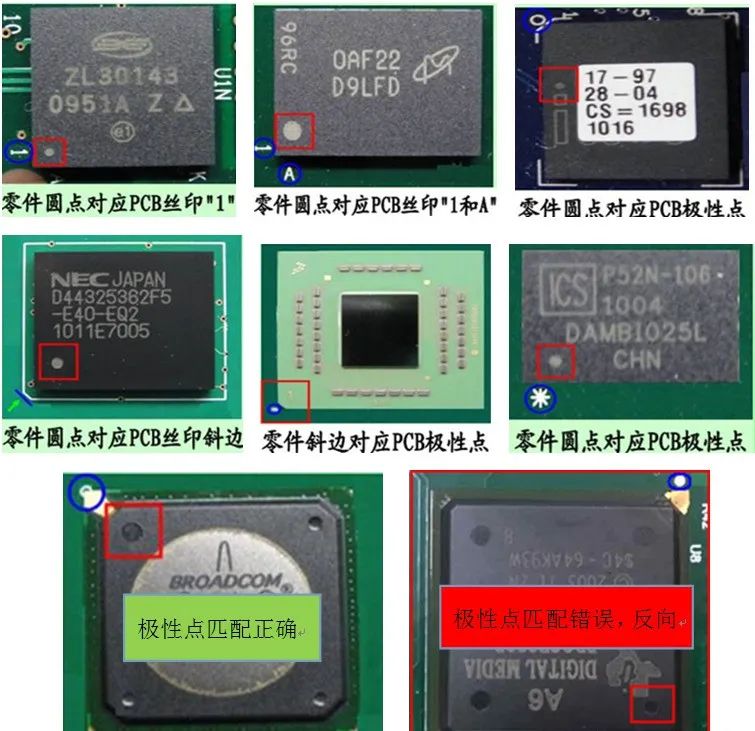

7、栅格排列球形脚芯片(Ball Grid Array)

7.1零件极性:凹点/凹槽标示/圆点/圆圈标示;PCB板极性:圆圈/圆点/字母“1或A”/斜角标示。零件极性点对应PCB上极性点。
